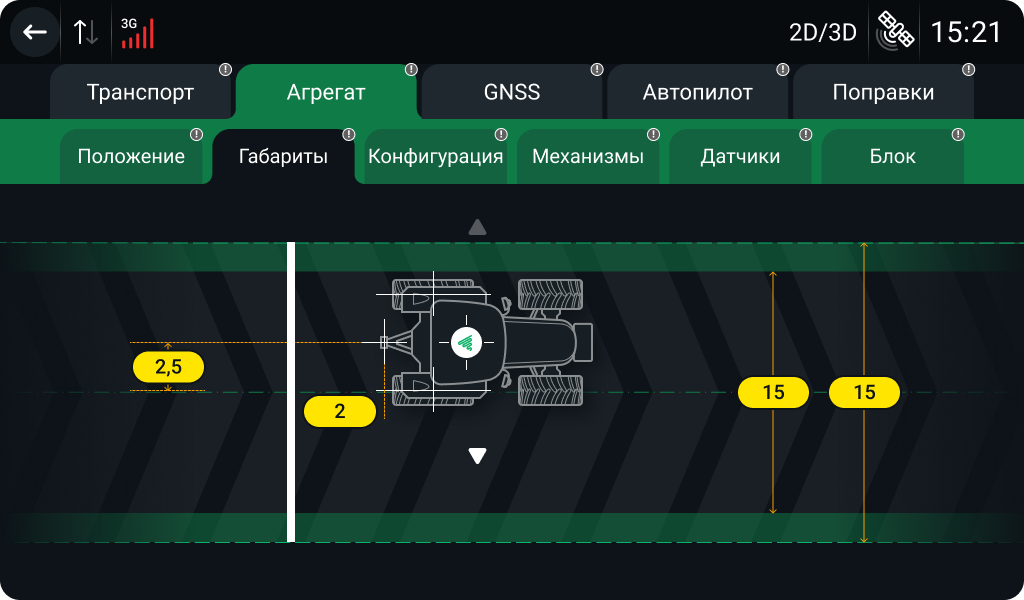

Вкладка Габариты предназначена для указания ширины шага навигационных направляющих и позиции орудия относительно точки сцепки ТС.
| Ширина орудия (м) - действительная ширина захвата орудия определяющая ширину записываемиго в процессе работы трека движения. |
| Ширина навигации (м) – параметр, влияющий на шаг навигационных направляющих, задаваемых в окне работы. Для точной навигации, при обра-ботке без пропусков и перекрытий, параметр должен соответствовать ширине орудия, в случае обработки с перекрытием ширина навигации указывается меньше ширины орудия. |
| Расстояние от штанги до сцепки (м) и Горизонтальное смещение штанги (м) – определяет положение линии внесения относительно позиции GNSS антенны. |
