¶ Назначение и навигация
Вкладка Конфигурация предназначена для указания количества секций, вместимости бочки, параметров и предельных значений параметров системы контроля с целью оповещения механизатора.

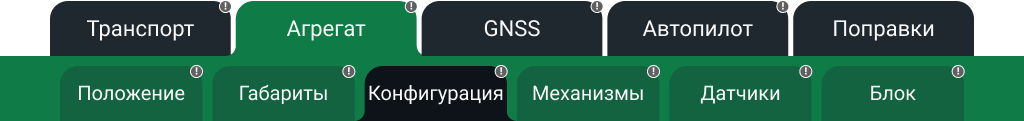

Навигация по вкладке Конфигурация осуществляется путем переключения страниц в левой части окна для настройки соответствующих параметров, отображаемых справа.
При не заполнении обязательных к указанию значений параметров, кнопка перехода к странице и поле ввода параметра сигнализирует, мигающим красным цветом.
¶ Штанга
Настройка секций необходима для прогнозирования движения, контроля исполнительных механизмов при заходе техники на необрабатываемый участок и расчета текущего потока вещества.
 |
| «Кол-во секций» - должно соответствовать числу секционных клапанов системы. Для каждой секции указывается длина и количество точек внесения. |
¶ Аварийные параметры
Параметры аварийных значений предназначены для указания рабочего диапазона значений датчиков, при выходе за которые в окне работы появятся соответствующее предупреждение. К аварийным значениям системы относятся:
 |

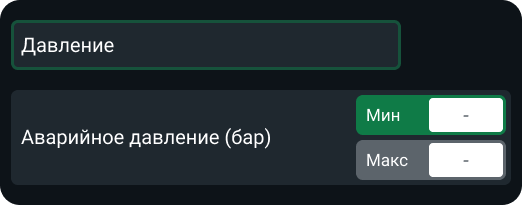

| Рабочий диапазон давления по датчику (Необходимо подключение датчика давления); |
 |

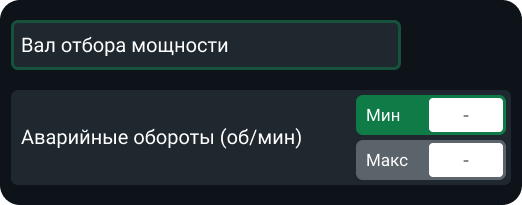

| Рабочий диапазон оборотов в минуту вала отбора мощности (Необходимо подключение датчика ВОМ); |

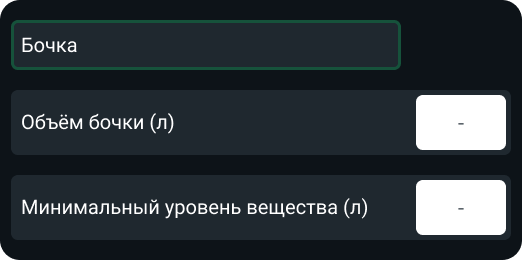

¶ Бочка
Работа расходомера позволяет производить расчет текущей заполненности бочки для имитации датчика уровня (при его отсутствии в системе), что позволяет оповещать механизатора о необходимости загрузки жидкость
 |
| «Объем бочки (л)» предназначена для указания максимально возможной заполненности. |
| При достижении «Минимальный уровень вещества (л)» в окне работы появится соответствующее предупреждение. |

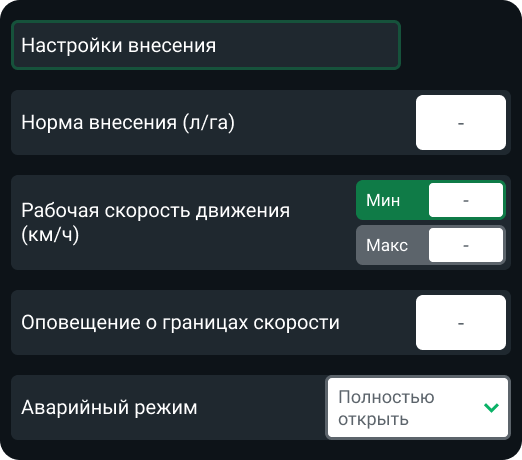

¶ Настройки внесения
Основная настройка действий системы при обработке осуществляется на странице «Настройки внесения».
Указанная норма внесения может быть изменена в окне работы. Для указания нормы при нажатии кнопки «Старт» окна работы значение нормы следует установить равное «0».
 |
| Диапазон рабочей скорости устанавливает скоростной режим процесса обработки, при выходе за границы которого внесение будет остановлено. |
| «Оповещение о границах скорости» позволяет установить порог, при котором система предварительно оповестит о приближении к границам рабочей скорости. |
| Аварийный режим определяет действия блока управления при потере связи с монитором. |
