¶ Назначение и навигация
Вкладка Механизмы предназначена для задания значений технических параметров исполнительных механизмов системы внесения и вспомогательных устройств.
Навигация по вкладке Механизмы осуществляется путем переключения страниц в левой части окна для настройки соответствующих параметров, отображаемых справа.
При не заполнении обязательных к указанию значений параметров, кнопка перехода к странице и поле ввода параметра сигнализирует, мигающим красным цветом.
¶ Общие положения

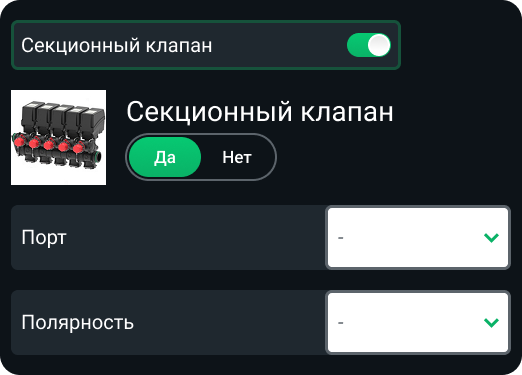

В начале страницы каждого механизма расположена кнопка активации «Да/Нет». Кнопки страниц так же отображают состояние активности механизма в системе.
Для связи блока с механизмом необходимо указать порт соединения, соответствующий физическому подключению жгута, и полярность для определения логики подачи напряжения.
Механизмы незадействованные в работе системы должны быть неактивны! Факт отсутствия механизма влияет на алгоритмы управления системой внесения жидких удобрений.
Клапанная система опрыскивателей и аппликаторов имеет ряд идентичных параметров необходимых к индивидуальной настройке на каждом исполнительном механизме.
| Параметры определяющие наличие подключенного к системе механизма: | |
|---|---|
 |
|
| Порог минимальных токовым значение на канале связи механизма с блоком управления; | |
 |
|
| Периодичность проверки порога минимальных токовых значений. | |
| Для своевременного контроля клапанной системы и определения заклинивания запорного элемента механизмов используются параметры: | |
| - | |
 |
|
| Время хода запорного механизма главного и пропорционального клапанов после прекращения подачи управляющего питания (движение по инерции); | |
 |
|
| Время с момента подачи питания до начала закрашивания обрабатываемого участка; | |
 |
|
| Время подачи управляющего питания. | |
Главный и секционные клапана так же имеют настройку типа интерфейса.
 |
| Тип интерфейса определяется техническими характеристиками подключения клапана. |

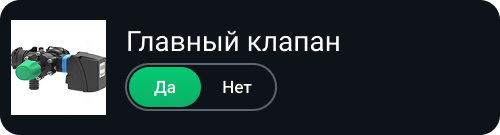

¶ Главный клапан
 |
| Главный клапан используется для прекращения подачи жидкости в систему без перерыва подачи потока на систему перемешивания. |
¶ Байпасный клапан
 |
| Байпасный клапан используется некоторыми системами для сброса давления с секционных клапанов. |
Байпасный клапан закрывается при открытии хотя бы одного секционного клапана системы.

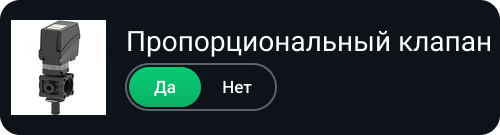

¶ Пропорциональный клапан
 |
| Пропорциональный клапан используется для регулировки потока подаваемого вещества на секции с целью поддержания нормы внесения. |
 |

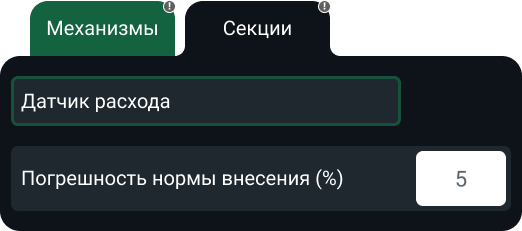

| Для указания чувствительности пропорционального клапана к отклонению от целевой нормы внесения, следует редактировать «Погрешность нормы внесения (%)» во вкладке Датчики. |

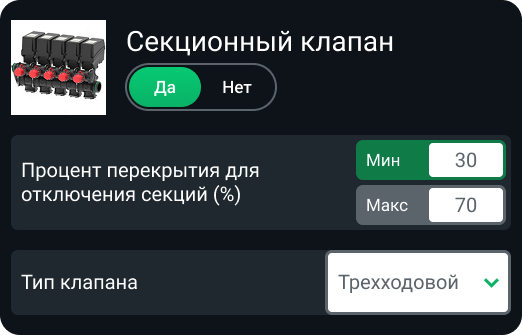

¶ Секционный клапан
Каждый секционный клапан требует индивидуальной настройки ввиду возможности частичного износа системы и требуемых параметров автоматического отключения.
 |
| Логика расчета внесенного, в ходе выполнения работ, вещества зависит от указанного типа клапана. |
| Указание процента перекрытия позволяет автоматически контролировать внесение исполнительным механизмом при выходе за границы зон внесения. Процент перекрытия для отключения секции указывается в поле «Макс», для включения в поле «Мин». |
Несвоевременное открытие секционного клапана при входе в зону внесения может быть исправлено временем старта обработки.
|
| Время с момента подачи питания до начала закрашивания обрабатываемого участка. |

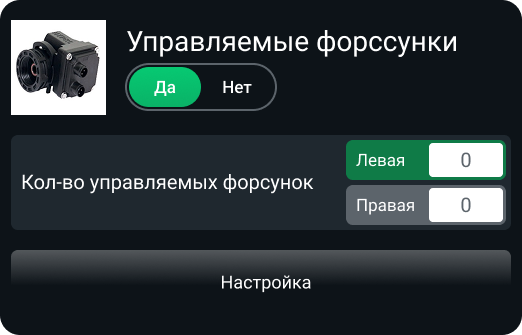

¶ Управляемые форсунки
При работе с опрыскивателем возможна доукомплектация клапанной системы управляемыми форсунками. Установка управляемых форсунок на краевые секции позволяет существенно снизить фактическое перекрытия при выполнении работ.
 |
| Форсунки устанавливаются в равном количестве с обоих концов штанги. При указании числа форсунок одной стороны, вторая автоматически заполнится равным значением. |

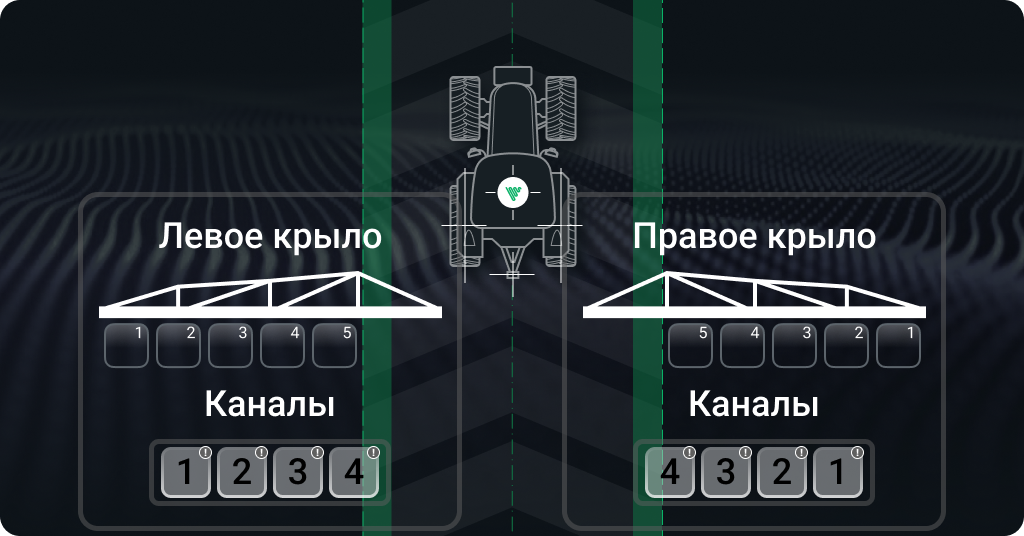

| Кнопка «Настройка» откроет окно для назначения контролирующих каналов. |
Система контролирует до 8-ми каналов работающих индивидуально. Система каналов подразумевает групповой контроль управляемых форсунок, назначенные на один номерной канал форсунки срабатывают синхронно, но индивидуально с каждой стороны штанги.
Номерные каналы не привязаны к физическим портам соединения и могут быть перераспределены в приложении при необходимости.

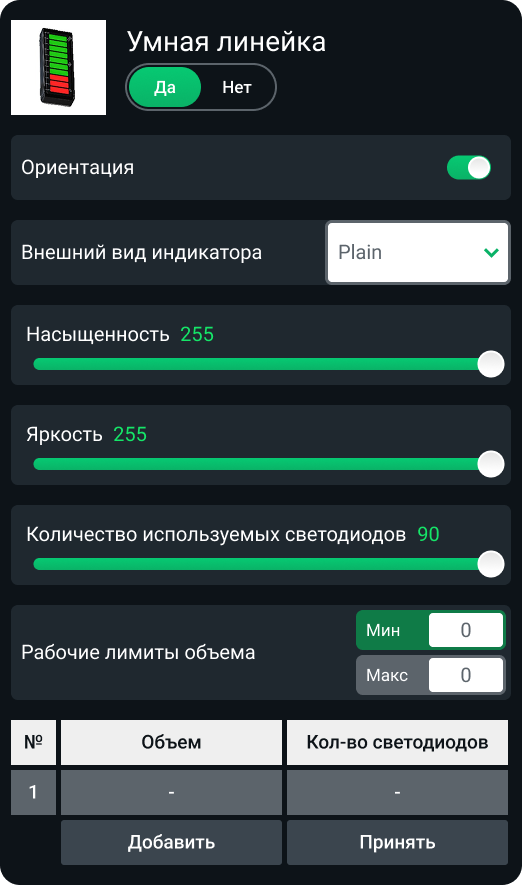

¶ Умная линейка
 |
| Внешняя LED лента использует-ся для дополнительной визуализации текущего уровня вещества в бочке. |
| Настройка ориентации позволяет перенастроить направление отобража-емого уровня для удобства располо-жения ленты на технике. |
| Ленты могут иметь различную размерность в следствии чего требует-ся указание количества установленных на ней светодиодов. |
| Рабочие лимиты объема опреде-ляют краевые значения индикации ленты. При достижении порога «Мин» лента мерцает красным светом сигна-лизируя о необходимости дозаправки вещества. |
Более детальную настройку зависимости количества работающих светодиодов от текущего объема емкости можно произвести с помощью таррировочной таблицы. Используя кнопку «Добавить» создайте строки и отредак-тируйте необходимые значения нажатием на строку.
После редактирования таррировочной таблицы нажмите кнопку «Принять» для сохранения изменений.
