¶ Назначение и навигация
Вкладка Датчики предназначена для настройки параметров датчиков, установленных на агрегат.
Навигация по вкладке Датчики осуществляется путем переключения страниц в левой части окна для настройки соответствующих параметров, отображаемых справа.
При не заполнении обязательных к указанию значений параметров, кнопка перехода к странице и поле ввода параметра сигнализирует, мигающим красным цветом.
¶ Общие положения
 |
| В начале страницы каждого датчика расположена кнопка активации «Да/Нет». Кнопки страниц так же отображают состояние активности механизма в системе. |

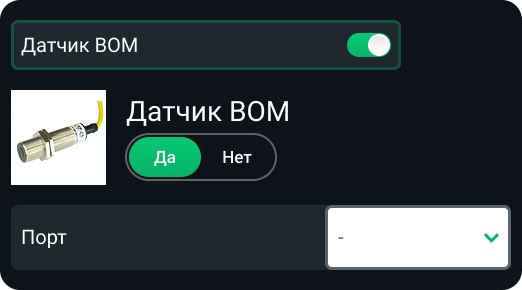

| Для связи блока с датчиком необходимо указать порт соединения, соответствующий физическому подключению жгута. |
Датчики незадействованные в работе системы должны быть неактивны! Факт отсутствия датчика влияет на алгоритмы мониторинга системы внесения жидких удобрений.
¶ Датчик ВОМ
Наличие датчика оборотов в системе позволяет контролировать обороты ВОМ, выдавать сообщение о заниженных и завышенных оборотах мембранно-поршневые насосы для предупреждения его износа.
 |

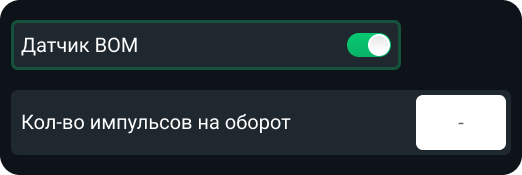

| Для корректной работы системы необходимо указать количество импульсов датчика на оборот. |
¶ Датчик скорости
Установка и подключение датчика скорости необходимы для работы системы в аварийном режиме (при отсутствии GNSS сигналов, неисправности антенно-фидерного тракта либо самого приемника).
 |

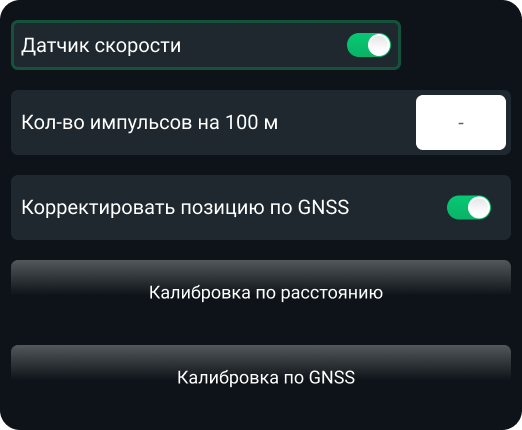

| Количество импульсов датчика на дистанции 100 м вычисляется путем калибровки с использованием данных позиционирования GNNS антенны либо ручного указания, пройденного в процессе калибровки расстояния. |
| Корректировка позиции по GNSS позволяет проводить обработку опираясь на данные GNSS приемника. |
При нажатии кнопок «Калибровка по расстоянию» или «Калибровка по GNSS» откроется окно калибровки датчика скорости.
 |

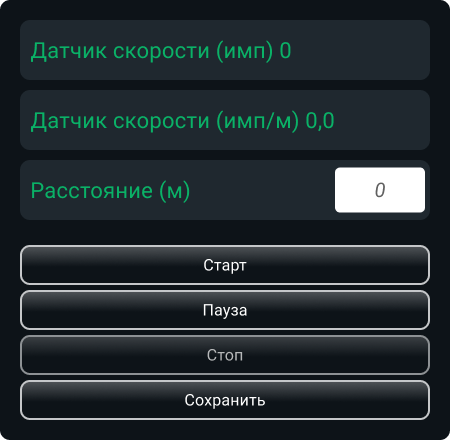

| Для калибровки датчика скорости укажите расстояние прохода для калибровки (м), нажмите «Старт», пройдите установленное расстояние и нажмите «Стоп», значение пройденного расстояния можно скорректировать перед сохранением. |
| При калибровке по GNSS расстояние не редактируется, т.к. пройденный путь рассчитывается на основании полученных GNSS данных. |
| Для завершения процедуры калибровки и записи значения «Кол-во импульсов на 100 м» нажмите кнопку Сохранить. |
¶ Датчик расхода
Для поддержания нормы внесения необходимо знать величину потока жидкости, проходящего через систему в единицу времени, получаемую с помощью датчика расхода.
 |

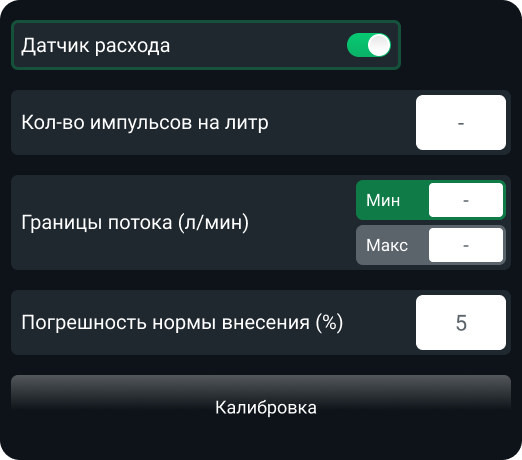

| Для вычисления текущего значения потока необходимо указать количество импульсов на литр жидкости, проходящей через датчик расхода. |
| «Границы потока (л/мин)» определяют рабочий диапазон клапанной системы для оповещения о возможной аварийной ситуации. |
| Для указания допустимого отклонения текущего расхода вещества от целевой нормы укажите процентное значение допустимой погрешности. |
Количество импульсов на литр может быть как введено вручную, так и вычислено с помощью калибровки.
 |

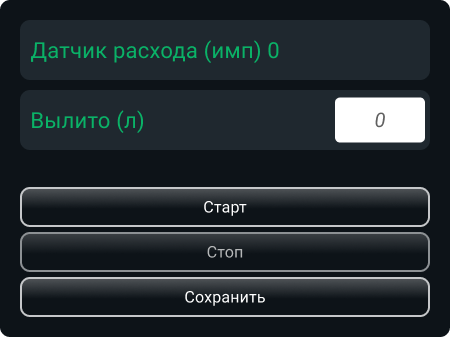

| При нажатии «Старт», в окне калибровки датчика расхода, произойдет полное открытие клапанной системы и начнется наращивание значения «Датчик расхода (имп)», что служит подтверждением исправности и верного выбора порта датчика. |
| При замере объема вылитой жидкости из одной точки внесения не забудьте умножить его на количество работавших точек внесения для указания значения «Вылито (л)». |
| Для завершения процедуры нажмите «Стоп», укажите количество вылитого системой вещества и нажмите «Сохранить» для вычисления количества импульсов датчика на литр. |
¶ Датчик давления
Внимание! Для калибровки датчика давления необходимо обязательное наличие в системе механического манометра!
 |

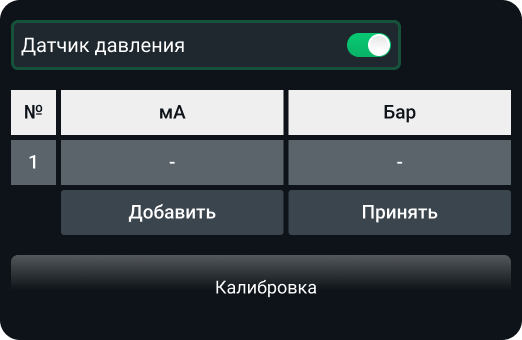

| Ввиду нелинейности показаний, настройка датчика производится с помощью тарировочной таблицы. При нажатии «Добавить» создаваемая строка заполнит значение «мА» текущими показаниями датчика. |
| Для сохранения внесенных изменений, при переходе на следующую страницу, нажмите «Принять». |
Тарировочная таблица может содержать до 13 значений, записываемых на блок управления. Переполнение таблицы ведет к удалению последних записанных значений при попытке записи на блок управления!
Калибровка датчика давления производится вручную.
| Нажатие кнопки «Старт» приведет к открытию клапанной системы. |
| Кнопка «Добавить», как и на странице датчика, запишет новую строку используя текущие показания датчика (мА). Для заполнения графы «Бар» ис-пользуйте показания механического манометра. |
| Для регулировки пропорционального клапан используйте «Изменить давление» и заполните таблицу значениями в крайних и промежуточных по-ложениях его запорного элемента. |
| При превышении количества значений долгим нажатием удалите про-межуточные записи на участках с приблизительно равным шагом. |
| Нажатие «Сохранить» перенесет оставшиеся значения (до 13-ти) в та-рировочную таблицу датчика. |
¶ Датчик уровня
 |
| Ввиду нелинейной зависимости показаний, настройка датчика производится с помощью тарировочной таблицы. При нажатии «Добавить» создаваемая строка заполнит значение «мА» текущими показаниями датчика. |
| Для сохранения внесенных изменений, при переходе на следующую страницу, нажмите «Принять». |
Важно! Для калибровки датчика уровня используется предварительно откалиброванный датчик расхода!
Тарировочная таблица датчика уровня не ограничена в количестве ука-зываемых значений ввиду больших объемов емкостей, устанавливаемых на агрегаты, хранится только в памяти монитора без записи в блок управления.
Калибровка производится полным пролитием емкости.
Калибровка датчика уровня проводится автоматически, но допускает ручное указание значений для участков емкостей сложной формы.

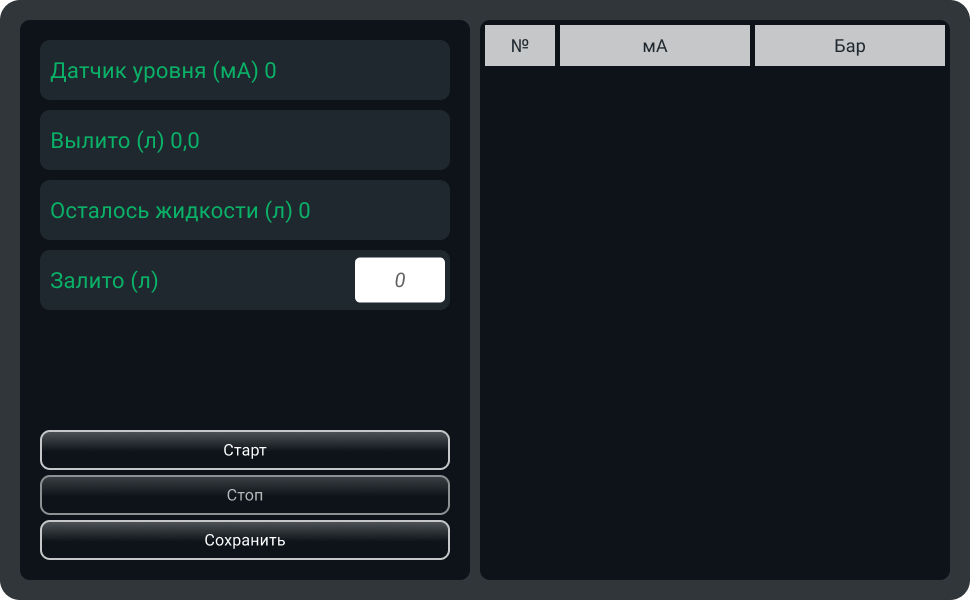

| Заполните емкость и укажите текущий объем в поле «Залито (л)». Во избежание погрешности при работе с датчиком уровня, важно указать верный объем залитого вещества. |
| Нажатие «Старт» приведет к полному открытию клапанной системы и автоматической записи значений на каждые вылитые 50л. При достижении участков сложной формы рекомендуется использовать «Пауза» и «Добавить» для записи текущих показаний датчика уровня и литража емкости, после чего продолжить калибровку нажатием «Старт». |
| Нажатие «Сохранить» перенесет значения в тарировочную таблицу датчика. |
