Монитор Agroglobal AGN AT7 с диагональю 7 дюймов
СА включает в себя LCD монитор Agroglobal AGN AT7 с диагональю 7 дюймов, сенсором прикосновений емкостного типа и поддержкой множе-ственного касания (Мультитач). LCD монитор имеет степень водонепроница-емости и пылезащиты IP65. Построен на базе 64 битного четырёхъядерного чипсета и работает под управлением операционной системы Android 10. В своем составе имеет модем сотовой связи, двухканальный, двухчастотный приемник сигналов GNSS (глобальная навигационная спутниковая система) с функцией RTK*. Информационный обмен с внешними подключаемыми устройствами осуществляется через порты передачи данных по шине CAN (1 шт.) и RS232 (2 шт.)*. На лицевой стороне устройства находятся 4 функцио-нальные кнопки и кнопка управления питанием.
СА имеет возможность установки на кронштейн с тыльной стороны, а также несколько интерфейсных разъемов и встроенный динамик.
Под прорезиненной заглушкой, расположенной на правой боковой сто-роне монитора, расположены разъем USB 2.0 Type A и держатель SIM карты.
(*) - Функционал устройства задействуется при использовании соответ-ствующего оборудования.
 |

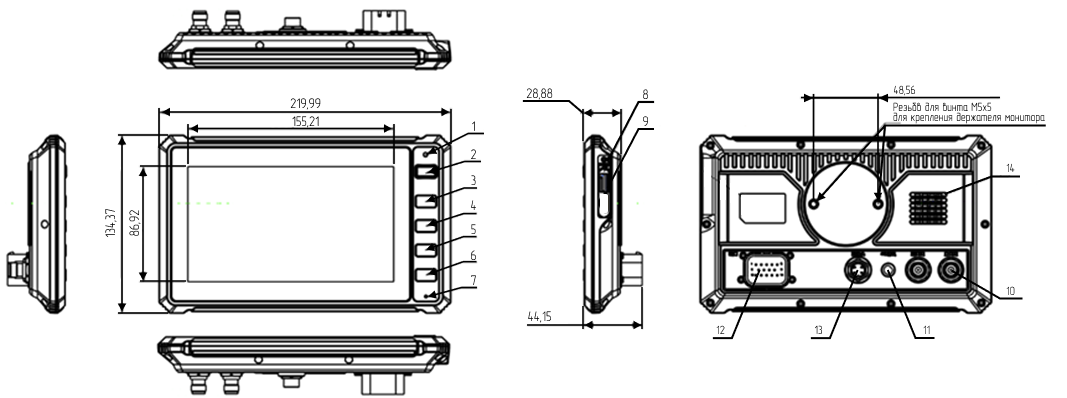

| Габаритный чертеж СА Agroglobal AGN AT7 |
| Перечень разъёмов и элементов взаимодействия с устройством |
| № |
Тип |
Назначение |
Кол-во |
| 1 |
Светодиод |
Индикатор наличия питающего напряжения |
1 |
| 2 |
Кнопка |
Управление питанием системы |
1 |
| 3 |
Кнопка |
Установка линии А/В (направляющая) |
1 |
| 4 |
Кнопка |
Старт/Стоп обработки |
1 |
| 5 |
Кнопка |
Подруливающее устройство |
1 |
| 6 |
Кнопка |
Включение внешней видеокамеры |
1 |
| 7 |
|
Микрофон |
1 |
| 8 |
USB C |
Технологический порт (для отладки ПО) |
1 |
| 9 |
Nano SIM Card |
Установка SIM карты оператора мобильной связи |
1 |
| 10 |
TNC |
Порт подключения внешней антенны GNSS |
1 |
| 11 |
SMA |
Порт подключения внешней антенны мобильной связи |
1 |
| 12 |
14 PIN «CON» |
Функциональные интерфейсы |
1 |
| 13 |
4 PIN |
Подключение внешней видеокамеры |
1 |
| 14 |
|
Встроенный динамик |
1 |
| Взаимодействие с окружающей средой |
| № |
Значение |
| 1 |
Питание в соответствии с ISO7637-2 standard |
| 2 |
Нормы вибрации рабочие: в соответствии с MIL-STD-810 |
| 3 |
Ударная нагрузка рабочая: в соответствии с ISO16750 |
| 4 |
Влажность от 10 до 95%, при 40°C, без выпадения конденсата |
| 5 |
Рабочая температура: -20°C ～+70°C |
| Система |
| CPU |
64-битный четырёхъядерный Cortex A53@1.5GHZ |
| Оперативная память |
2 GB |
| Внутренняя память |
16 GB |
| ОС |
Android 10.0 |
| WIFI |
2.4G WiFi, IEEE802.11 b/g/n |
| Bluetooth |
BT2.1+EDR/3.0/4.0 BLE |
| GPU |
Mali G31 |
| GNSS |
SinoGNSS K801 |
| Видео вход |
1 аналоговый вход NTSC |
| Цифровые интерфейсы |
CAN 1 шт. ; RS232 2 шт. |
| Модуль мобильной свя-зи |
Quectel EG25E* |
| Напряжение питания |
9 – 36 В |
| Характеристики корпуса |
| Параметр |
Значение |
| IP степень защиты |
IP65 |
| Экран |
1024х600, яркость> =500 кд / м2 IPS матрица, угол обзо-ра более 170 градусов |
| Сенсор |
Мультитач 7" |
| Разъем 14PIN «CON» |
Тип разъема AMP 776262-1, ответный разъем AMP 7776273 |
| TNC |
Разъем для подключения GNSS антенны |
| SMA |
Разъем для подключения антенны мобильной связи |
| Габариты |
219,99х86,92х44,15 |
| Вес |
650 г. |
| В мониторе применяются 14 контактный разъем «CON» 776262-1 (14 PIN). |
 |
| Назначение контактов разъема 14 PIN «CON»: |
| № |
Наименование |
Назначение |
| 1 |
CAN H |
CAN 2.0, линия H |
| 2 |
RS232_RX3 |
Интерфейс RS232 порт ttyS3, прием |
| 3 |
RS232_TX3 |
Интерфейс RS232 порт ttyS3, передача |
| 4 |
RS232_TX4 |
Интерфейс RS232 порт ttyS4, передача |
| 5 |
RS232_RX4 |
Интерфейс RS232 порт ttyS4, прием |
| 6 |
CAN L |
CAN 2.0, линия L |
| 7 |
B- (’-‘ напряжения питания) |
Линия подачи отрицательного потенциала |
| 8 |
B- (’-‘ напряжения питания) |
Линия подачи отрицательного потенциала |
| 9 |
ACC |
Линия ACC |
| 10 |
B+ (’+’ напряжения питания) |
Линия подачи положительного потенциала |
| 11 |
B+ (’+’ напряжения питания) |
Линия подачи положительного потенциала |
| 12 |
DC12V OUT 500mA |
Аналоговый видеовход №4 |
| 13 |
NC |
Не используются |
| 14 |
NC |
Не используются |
