¶ Монтаж

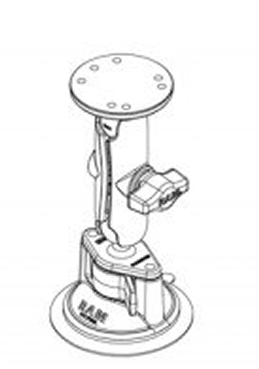

| Крепление монитора в кабине транспортного средства (ТС) производится с тыльной стороны к площадке с отверстиями под винт М5 глубиной 5 мм. Для установки монитора на стекло в комплект входит Кронштейн с вакуумным креплением для AT7. |
 |
¶ Установка антенны
Для минимизации помех навигационную антенну необходимо устанавливать на расстоянии не менее 2 м от других приемопередающих антенн (GPS, GSM, Wi-Fi, CB-рация).
При работе транспортного средства на расстоянии до 100 м от высоковольтных линий электропередач, радиолокационной антенны или приемопередающей станции сотовой связи также могут возникать помехи, которые снижают точность определения координат, вплоть до полной потери связи со спутниками.
 |
| Рекомендуемое положение антенны |
- Определите место для размещения антенны на крыше транспортного средства.
- Если антенна устанавливается на пластиковую (или другую немагнитную) поверхность, используйте монтажную пластину. Закрепите монтажную пластину с помощью саморезов. Допускается установка с помощью двухстороннего скотча.
- Поместите антенну на установочной площадке. Магнит на нижней стороне антенны обеспечит достаточную фиксацию антенны.
- Присоедините кабель к антенне и проложите его в кабину транспортного средства. Не допускайте изломов, следите, чтобы кабель не был повреждён или передавлен (минимальный радиус изгиба 10 мм).
- Закрутите разъём кабеля на ответной части разъёма головного устрой-ства.
Запрещается прилагать значительные усилия для затяжки разъёма.
Рекомендуемый момент затяжки накидной гайки штекера: 0,8–1,1 Н•м.
